Nawet najlepiej wykonana brama i markowy napęd nie będą działać prawidłowo, jeśli fundament zostanie
wykonany zbyt wąsko, zbyt płytko lub w złej kolejności względem kostki brukowej.Poniżej przedstawiamy sprawdzone zasady wykonawcze, które stosujemy przy montażu
nowoczesnych ogrodzeń aluminiowych z bramami przesuwnymi – zarówno w wersjach standardowych,
jak i grzebieniowych.
Standardowy fundament pod bramę przesuwną (inne niż grzebieniowe)
Dla klasycznych bram przesuwnych stosowanych w ogrodzeniach aluminiowych zalecamy:
- szerokość fundamentu: 50 cm
- głębokość fundamentu: zgodnie ze strefą przemarzania – w praktyce ok. 1,0 m
Taka głębokość chroni fundament przed przemarzaniem, zapobiega osiadaniu i zapewnia stabilną,
bezawaryjną pracę bramy oraz automatyki przez wiele lat.
Długość fundamentu – jak obliczyć ją prawidłowo
Jednym z najczęstszych błędów jest wykonywanie fundamentu o długości równej światłu wjazdu.
W praktyce jest to niewystarczające.
długość fundamentu = 30% światła wjazdu + 30 cm
Przykład:
Światło wjazdu: 4,0 m → 30% = 1,2 m → + 30 cm →
długość fundamentu ok. 1,5 m
Taki wymiar pozwala na prawidłowe rozmieszczenie wózków jezdnych, zachowanie możliwości regulacji
oraz bezproblemowy montaż napędu.
Przeciwwaga – ważna informacja praktyczna
W szczególnych przypadkach, w naszych systemach możliwe jest
znaczne skrócenie przeciwwagi. Rozwiązanie to zależy od konstrukcji bramy,
rodzaju wypełnienia oraz zastosowanych profili.
Przed wykonaniem fundamentu warto skontaktować się z nami telefonicznie,
aby dobrać odpowiednie rozwiązanie i uniknąć kosztownych przeróbek.

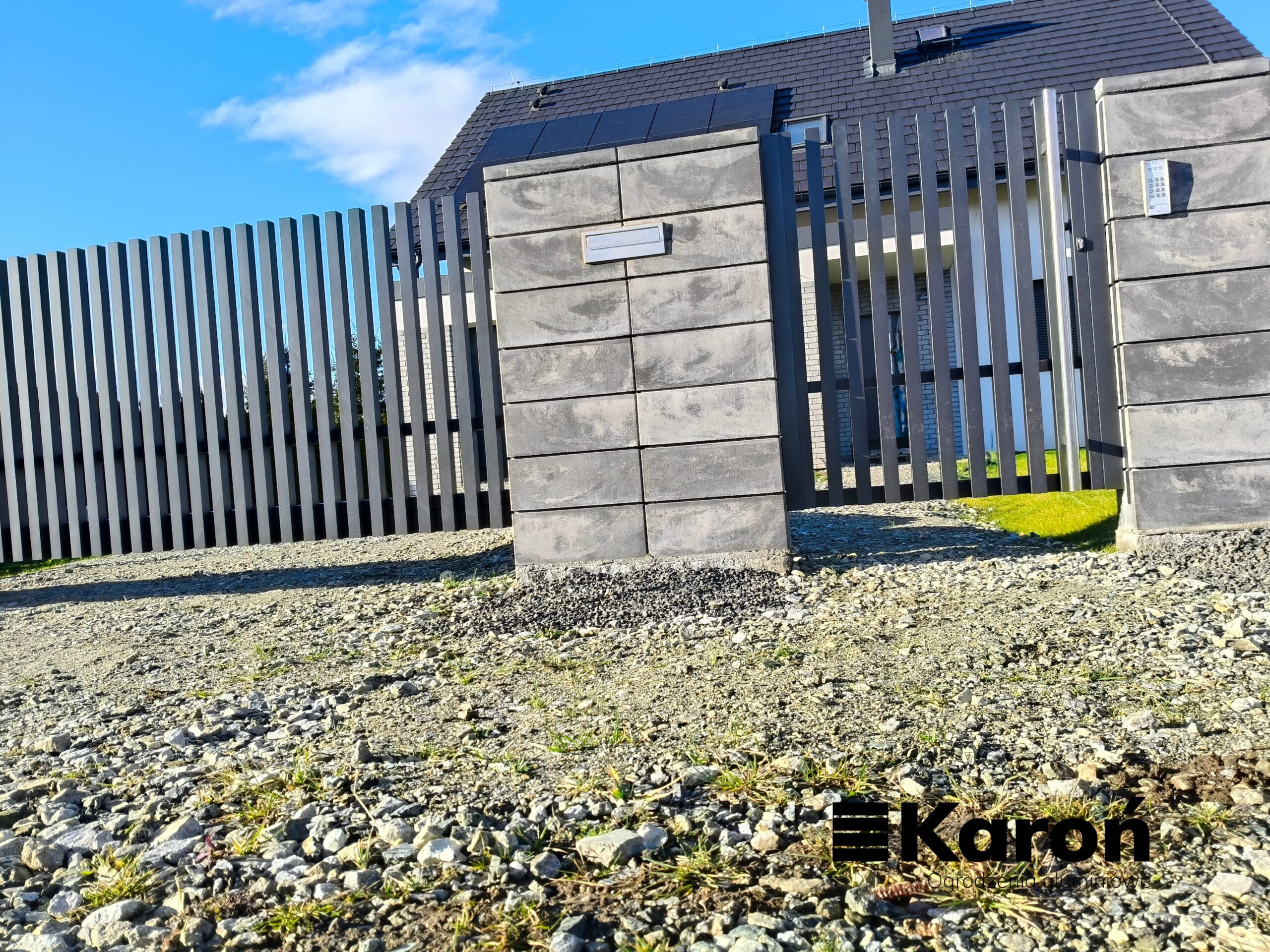

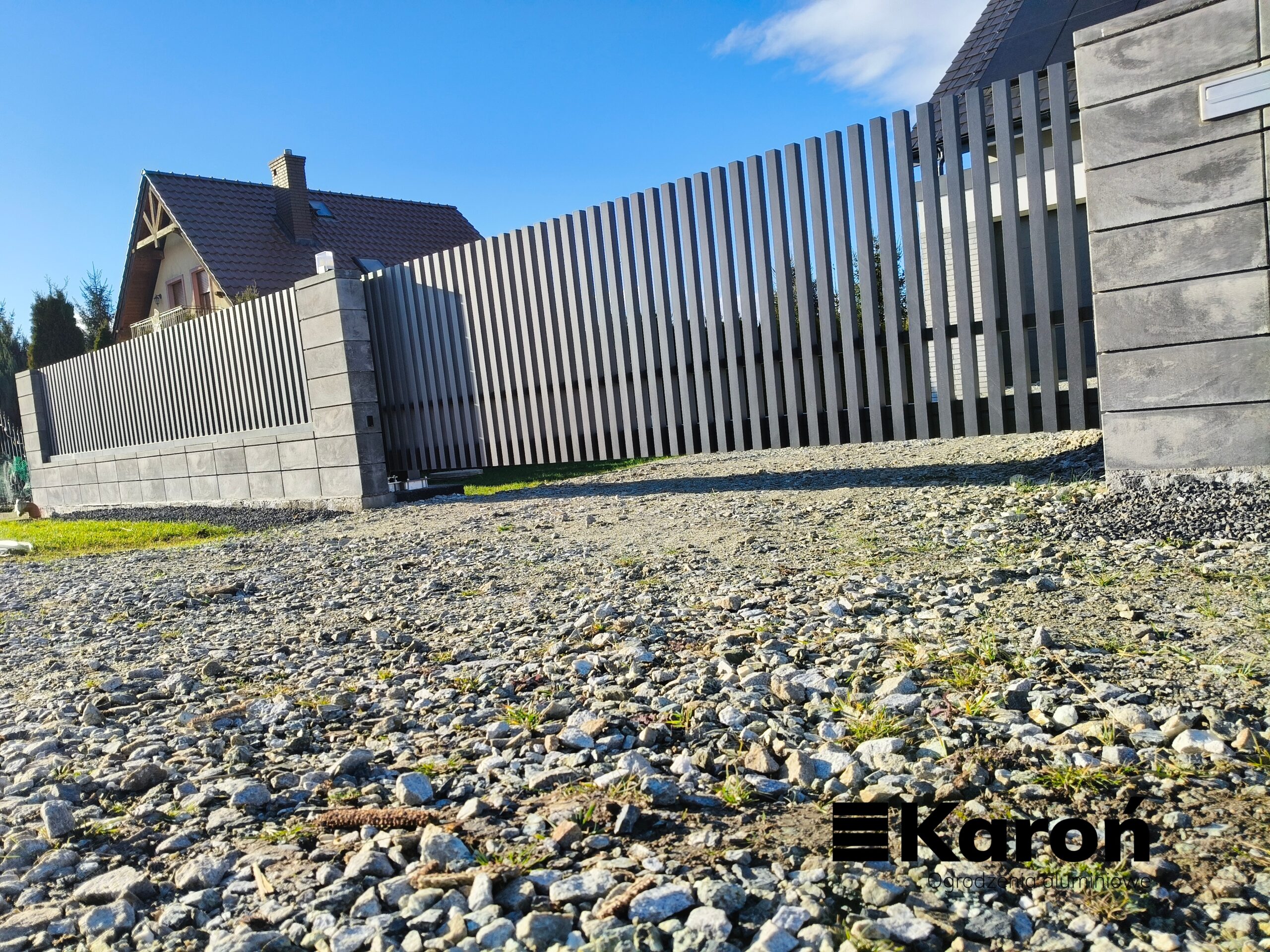

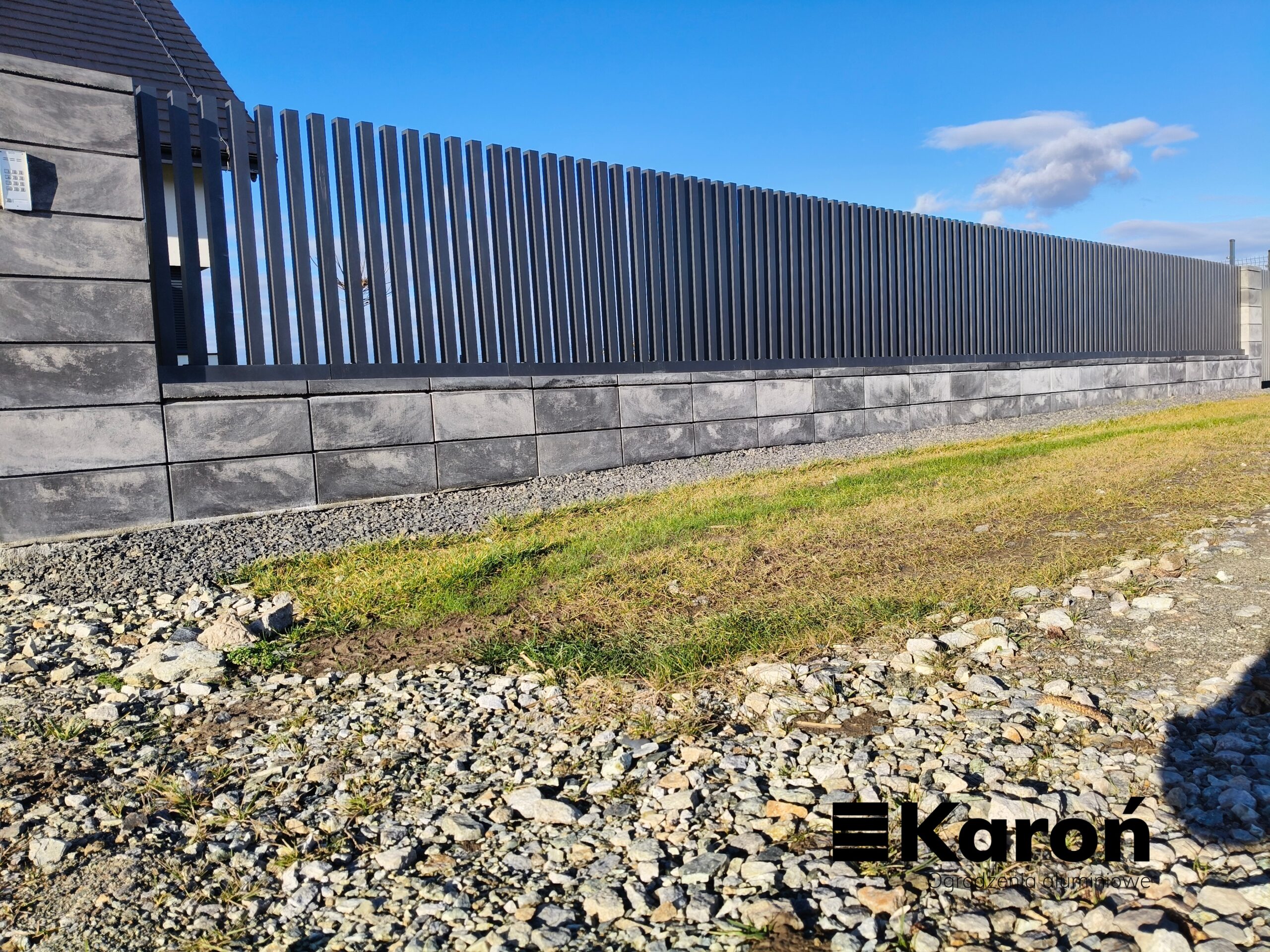

Fundament pod bramy grzebieniowe – dlaczego musi być szerszy
Bramy przesuwne grzebieniowe różnią się konstrukcyjnie od standardowych bram aluminiowych.
Rama nośna znajduje się od tylnej strony, a wypełnienie wysunięte jest do przodu.
W praktyce grubość bramy może wynosić nawet 20–25 cm, co powoduje,
że wózki jezdne są odsunięte dalej od linii ogrodzenia i muszą się zmieścić razem z:
- słupkiem bramowym,
- napędem,
- listwą zębatą.
Zalecenie:
przy bramach grzebieniowych szerokość fundamentu powinna wynosić
70–80 cm, szczególnie przy szerokich profilach aluminiowych.
Przepust pod automatykę – AROT fi 50
- rura: AROT fi 50
- lokalizacja: 20 cm od krawędzi fundamentu od strony podwórka oraz 40 cm od światła wjazdu
Takie umiejscowienie ułatwia montaż napędu, chroni przewody i eliminuje konieczność
kucia betonu w przyszłości.
Wysokość fundamentu względem kostki brukowej
Aby uzyskać prawidłowy luz roboczy, brama powinna pracować ok. 5 cm nad kostką brukową.
Z tego względu fundament należy wylać minimum 6 cm poniżej docelowego poziomu kostki.
Kostka brukowa przed montażem bramy – częsty błąd
Zakostkowanie fundamentu przed montażem bramy przesuwnej powoduje, że
i tak trzeba to rozebrać, aby zamontować wózki, napęd i wykonać regulację.
Najlepszym rozwiązaniem jest:
- pozostawienie fundamentu odsłoniętego,
- oddzielenie go obrzeżami,
- docinanie kostki lub wykończenie kamieniem ozdobnym dopiero po montażu bramy.
⚠️ Docinanie kostki wykonuj zawsze po pełnym montażu bramy,
gdy znana jest jej ostateczna pozycja.

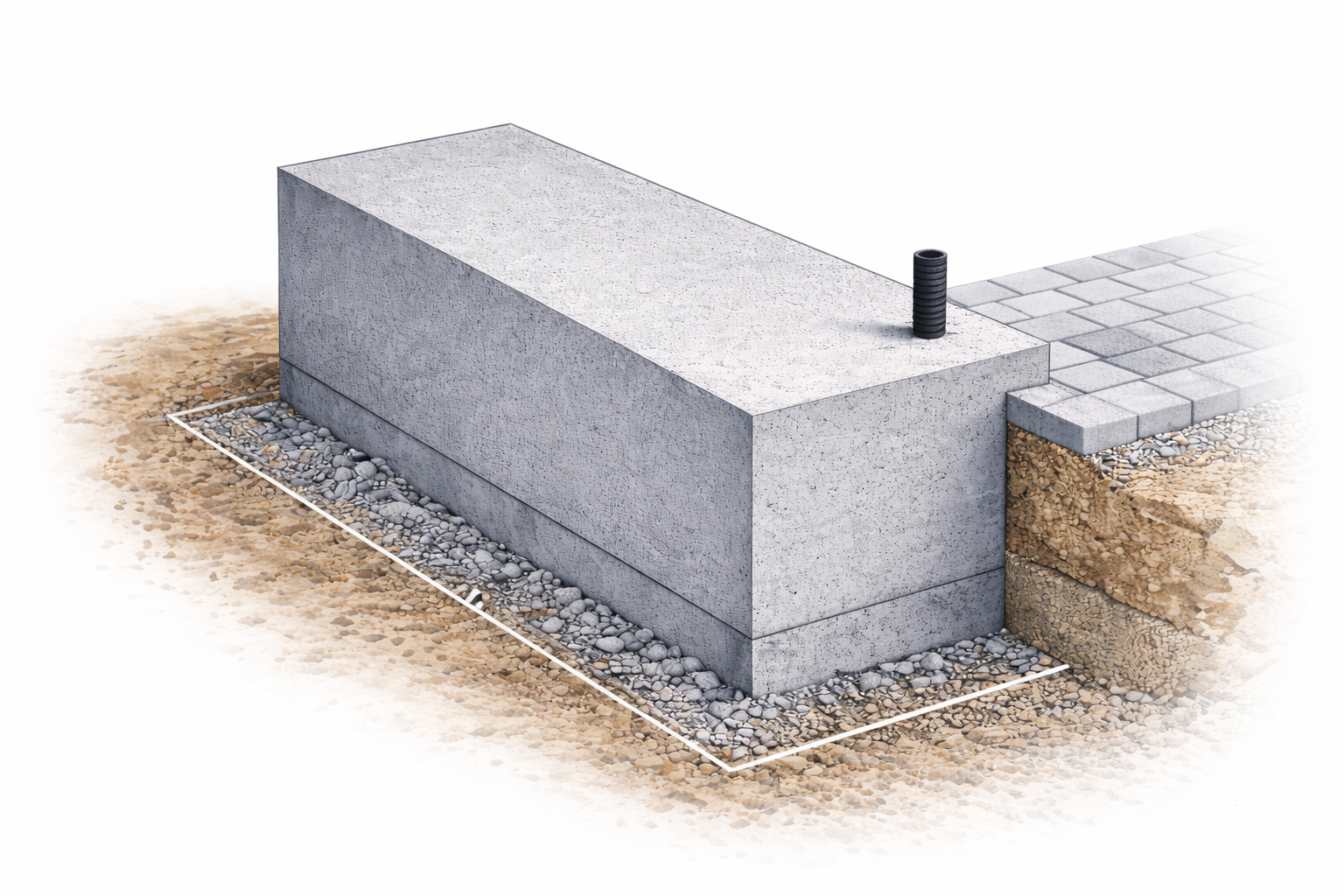

Schemat fundamentu pod bramę przesuwną

długość 30% światła wjazdu + 30 cm oraz przepust AROT fi 50.
Powiązane usługi
Prawidłowo wykonany fundament to podstawa trwałych i bezproblemowych realizacji.
Zajmujemy się kompleksową produkcją i montażem:
Realizujemy inwestycje m.in. na terenie:
- ogrodzenia aluminiowe Katowice
- ogrodzenia aluminiowe Kraków
- ogrodzenia aluminiowe Wrocław
- ogrodzenia aluminiowe Łódź
FAQ – fundament pod bramę przesuwną
Jaka powinna być szerokość fundamentu?
Standardowo 50 cm. Dla bram grzebieniowych zalecamy 70–80 cm.
Jak głęboki powinien być fundament?
Zgodnie ze strefą przemarzania – zazwyczaj ok. 1 m.
Jak obliczyć długość fundamentu?
30% światła wjazdu + 30 cm.
Czy można wykonać kostkę przed montażem bramy?
Tak, ale fundament musi pozostać odsłonięty do czasu montażu bramy.
